Элеватор колосовой в сборе 618600.0

Назначение колосового элеватора:

Элеватор колосовой скребковый комбайнов Claas Mega предназначен для транспортировки недомолоченых колосьев, поступающих из колосового шнека в домолачевающее устройство на повторный обмолот.
Строение колосового элеватора:

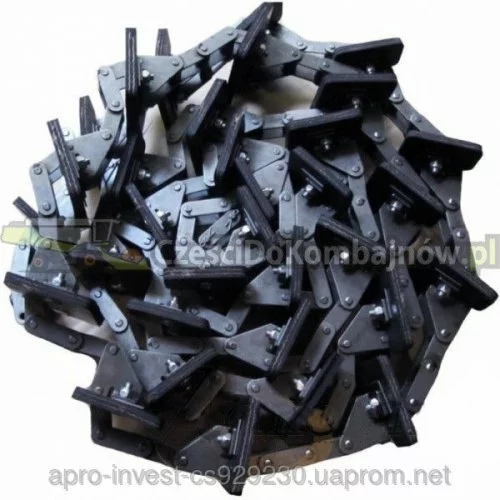

Колосовой элеватор зерноуборочных комбайнов Claas Mega состоит из прямоугольного желоба, который разделен перегородкой на две полости по длине желоба. К концам желоба прикреплены нижняя и верхняя головки элеваторов. В элеваторе используется цепь транспортерная шагом 38,4 мм и диаметром валика ролика 6,9 мм. Цепь охватывает две звездочки установленые в нижней и верхней головке елеватора. Элеватор комплектируется соединительным звеном цепи для смыкания цепи элеватора в круг и переходным звеном - для регулирования длины цепи элеватора. Цепь состоит из 156 звеньев, в том числе 38 специальных звеньев с отверстиями под крепления скребков. В  элеваторе используются скребки 619298, которые закрепляются по центру цепи перпендикулярно продольной оси с помощью болтового соединения и прижимных пластинок. К нижней головки элеватора, через соединительный фланец присоединен шнек питатель. В верхней головке элеватора находится окно, через которое колоски подаются на домолачевающее устройство.
Принцип работы колосового элеватора:
Колоски с колосового шнека попадают в колосовой элеватор. С помощью скребка, который закреплен на транспортерной цепи, колоски подаются через окно в верхней головке элеватора на верхний колосовой шнек (распределительный). С верхнего шнека колоски подаются на отбойный битер, далее на барабан, на повторный обмолот.
